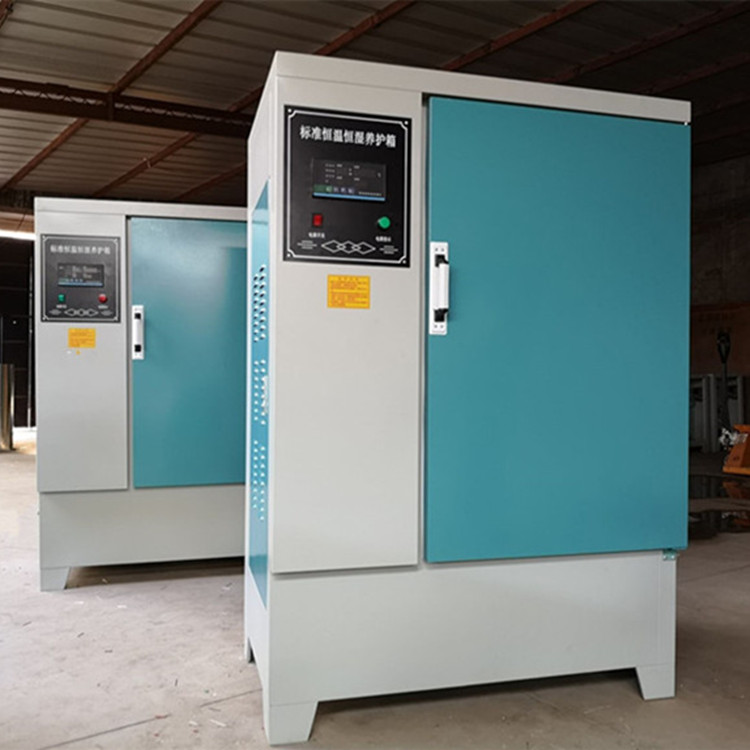

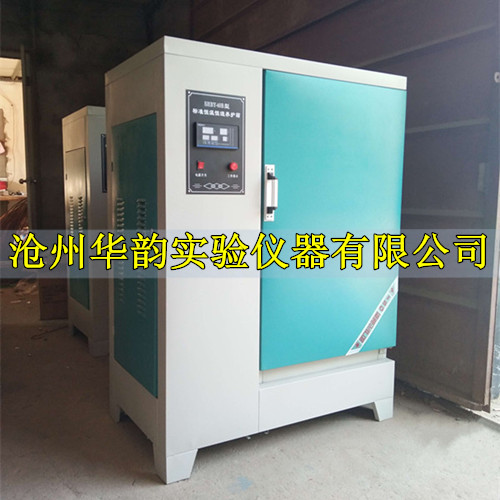

SHBY-40B/60B/90B型混凝土標養箱是根據GB1345-99《水泥標準稠度用水量凝結時間安定性檢驗方法》和建材研究院及有關部門提供的技術資料制造的，適用于大、中、小型水泥廠，建筑和建工部門做混凝土、水泥試件凝結養護之用。

主要技術參數：
■控濕溫度：RH90％以上
■控制溫度：20℃±1℃
■電源電壓：220V 50HZ
■加熱功率：1000W
■制冷功率：145W
■增濕功率：45W
■增濕量：400毫升/小時
■增濕器容積：5.5L
■箱內空間：
40B型可放150m³混凝土試塊20組
60B型可放150m³混凝土試塊40組
90B型可放150m³混凝土試塊60組

結構和工作原理：
1、結構
箱體采用內外兩層，由外箱體和內箱體，外箱體采用*冷軋鋼板，內箱體采用不銹鋼板，擱板采用不銹鋼型材制成，防腐蝕性好。內箱體下邊的水箱用于加熱及輔助增濕，增濕系統以超聲波增濕儀為主，水加熱蒸發為輔，自動控制系統由控溫儀及控濕儀表按給定的溫、濕度制冷，加熱以及增濕實行自動切換，箱內溫、濕度由數字儀表顯示。
2、工作原理
溫控：當箱內溫度低于溫控儀下限給定值時，溫控儀輸出加熱信號指令電熱原件開始工作，反之溫度高于上限給定值時，溫控儀指令制冷系統工作，當箱內溫度達到所需要求時，即自動停止加熱或制冷。
濕控：采用超聲波加濕器增濕，能保證箱內濕度達到≥95％,由溫控儀自動控制增濕裝置，當濕度＜95％時，溫控儀指令增濕器工作，達到回差值后，自動停止工作，回差值應調在0-1℃，不易過大。

使用方法：
1、箱體就位，調好水平，接好地線，靜止24小時，向水箱內加清潔水，水位超過加熱管。
2、打開箱門，取出加濕器。開側門，將加濕器放入上托盤上，取下透明水箱，反過來，逆時針旋下水箱蓋，加滿清潔水（蒸餾水較好），加完水后旋上水箱蓋，放回加濕器母體，然后將加濕器噴嘴按上，后將加濕器插頭插入側門內插座。打開電源開關，將噴霧旋扭調節到大位置。養護箱溫控儀溫度、濕度出廠時已調好。
3、接通電源，使儀器開始工作，待箱內溫濕度達到給定值時，再放入試件，加熱和制冷嚴禁同時進行。

注意事項：
1、養護箱應在通風、干燥、平整、無腐蝕的環境中使用，日常使用中注意保持水箱、增濕器的水位，以保證正常使用。
2、養護箱就位后，需靜止24小時方能通電開機，電壓不準低于160V或高于240V，電壓不穩會燒壞控制儀，須用穩壓電源。
3、壓縮機不能頻繁啟動，制冷工作停電或停止須間隔5分鐘，再開始二次啟動，以免損壞壓縮機。
4、設備不準倒置，以免壓縮機潤滑油和制冷劑混合，損壞制冷機組。
5、搬運時不得傾斜45度。
6、工作前進行絕緣測試，以免漏電發生危險。
7、加入水箱內的水較好是40℃.

常見故障及排除方法：
1、儀表顯示不工作
（1）電源未接通，檢查保險絲和插頭。
（2）電源開關以壞，更換新開關。
（3）儀表輸出線脫落，插頭未插緊。
（4）接觸器燒壞，更換相同型號的接觸器。
2、不制冷
（1）溫控儀給定值是否正確，溫控儀未輸出信號調定給定值或檢查溫控儀保險絲。
（2）溫控儀輸出信號接觸器不工作，換接觸器。
（3）制冷劑泄露。
（4）壓縮機不工作，將壓縮機直通電源，如仍不工作，即說明熱繼電器或壓縮機燒壞，須更換熱繼電器或壓縮機。
3、整機不加熱
（1）溫控儀及接觸器燒壞需更換。
（2）加熱管脫水燒壞，更換相同功率電加熱原件。
4、箱內濕度低于給定值不增濕
（1）檢查給定值是否正確，然后將溫控儀上的開關撥向關，查看是否噴霧，如果不噴霧，說明增濕器出現故障。
（2）當數顯值低于給定值時，濕控儀燈是否變紅色，如不變應將回差值適當調小，變紅色而不增濕應檢查增濕器。
（3）增濕器如不正常工作，首先要檢查換能器上有無水垢、雜質，換能器須保持干凈，再則水箱是否斷水。
（4）溫控儀不能輸出信號應檢查儀表，溫度如顯示01-10％時不屬異常情況，用干布擦去傳感器探頭上的水跡，即能正常顯示。
5、磁力膠條不嚴密 用加溫方法將磁膠條拉寬（用電吹風）
6、箱膽漏水   用環氧樹脂粘接或塑料焊接。

加濕器維護：
1、當不使用加濕器時，請將電源開關關掉，拔下插頭。
2、出現下列情況時須清洗加濕器:
（1）出現難聞的氣味。
（2）霧正常但霧噴不出來。
（3）霧小或不發霧。
3、如何清洗加濕器
（1）清洗時先取下加濕器的旋蓋，千萬不要把加濕器浸泡在水中。
（2）不要使用洗滌劑、煤油、酒精或玻璃家具的化學拋光劑，也不能使用超過50℃熱水。
